Baode thiết bị trao đổi nhiệt co.,Ltd

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Baode |
| Chứng nhận: | CE UL ISO9001 CCS GL DNV LR |
| Số mô hình: | Dòng BB60/BH60 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | USD 500-10000 per Unit |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 14-18 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 500 đơn vị/đơn vị mỗi tháng |
| Tên sản phẩm: | Máy trao đổi nhiệt tấm ngưng tụ công nghiệp có hiệu suất cao | Ứng dụng chính: | Sưởi ấm nước bể bơi |
|---|---|---|---|
| Vật liệu tấm: | Thép không gỉ / Titanium | Vòng đệm: | NBR/EPDM |
| Bảng khung: | Sơn Epoxy thép nhẹ |

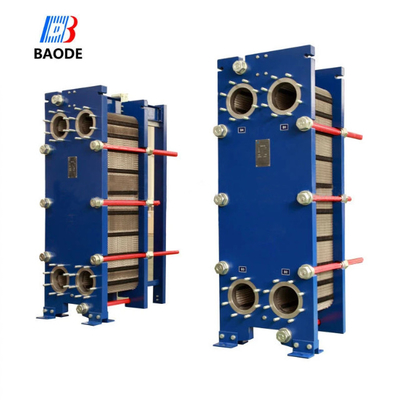

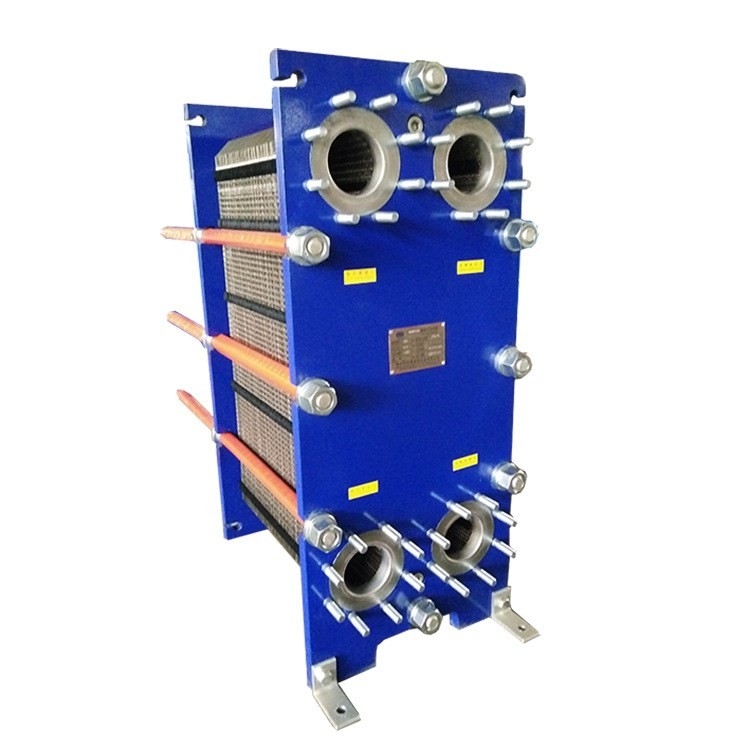

Máy trao đổi nhiệt tấm ngưng tụ công nghiệp có hiệu suất cao
| Mô hình | BH60 | |
| Đề xuất chéo | M6, M6M | |
| Chiều cao, H [mm] | 920 | 940 |
| Chiều rộng, W [mm] | 320 | 330 |
| Min chiều dài tiêu chuẩn, L [mm] | 500 | 500 |
| Chiều dài tiêu chuẩn tối đa, L [mm] | 1500 | 1500 |
| Khoảng cách cổng dọc, VC [mm] | 640 | 640 |
| Khoảng cách cổng ngang, HC [mm] | 140 | 140 |
| Nhiệt độ tối đa [°C] | 180 | 180 |
| Áp suất tối đa [barg] | 10 | 16 |
| Kích thước miếng kẹp | DN50/2' | DN50/2' |
| Tốc độ lưu lượng tối đa [kg/s] | 16 | 16 |
(Đánh giá bằng mm, N là số lượng tấm)
| Vật liệu của tấm | Các loại chất lỏng phù hợp | ||
| Thép không gỉ (AISI304.316 vv) | Nước tinh khiết, nước bình thường, dầu ăn, dầu khoáng | ||
| Ti, Ti-pd | Nước biển, nước muối, nước khoáng | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Axit lưu huỳnh pha loãng, dung dịch nước hữu cơ | ||
| Ni | Soda gây cháy nhiệt độ cao và nồng độ cao | ||
| Hastelloy (C276, D205, B2G) | Nồng độ axit lưu huỳnh, axit clorua, axit phốt pho | ||
| Vật liệu của ván | Nhiệt độ hoạt động ° C | Các loại chất lỏng phù hợp | |
| NBR | -15~+135°C | Nước, nước biển, dầu khoáng chất, nước muối | |
| EPDM | -25~+180°C | Nước nóng, hơi nước, axit, kiềm | |
| F26 | -55 ~ + 230 ° C | axit, kiềm | |
| TPF | -0 ~ + 160 ° C | Axit tập trung cao, kiềm, dầu nhiệt độ cao, hơi nước | |
Ứng dụng
Công việc sưởi ấm và làm mát chung.
Thiết kế tiêu chuẩn
Máy trao đổi nhiệt tấm bao gồm một gói các tấm kim loại lồi sóng với lỗ trục để đi qua hai chất lỏng
Các gói tấm được lắp ráp giữa một tấm khung cố định và một tấm áp suất di động và được nén bằng cách thắt bó.Các tấm được trang bị một miếng đệm mà niêm phong các kênh can thiệp và hướng các chất lỏng vào các kênh thay thếSố lượng tấm được xác định bởi tốc độ dòng chảy, tính chất vật lý của chất lỏng, giảm áp suất và chương trình nhiệt độ.
Các tấm sóng thúc đẩy nhiễu loạn chất lỏng và hỗ trợ các tấm chống lại áp suất khác biệt.Bảng khung và tấm áp suất được treo từ một thanh nâng trên và được đặt bởi một thanh dẫn dướiCác kết nối nằm trong tấm khung hoặc, nếu một hoặc cả hai chất lỏng làm nhiều hơn một lần đi qua trong đơn vị, trong khung và tấm áp suất.
Công suất điển hình
Tốc độ lưu lượng chất lỏng
Tối đa 16 kg/s (250 gpm), tùy thuộc vào môi trường, được phép
Thả áp suất và chương trình nhiệt độ.
Sưởi ấm nước bằng hơi nước
300 đến 800 kW
Nguyên tắc hoạt động
Các kênh được hình thành giữa các tấm và các cổng góc được sắp xếp để hai phương tiện truyền thông chảy qua các kênh thay thế.và dòng chảy ngược hoàn toàn được tạo ra cho hiệu quả cao nhất có thể. Lớp sóng của các tấm cung cấp lối đi giữa các tấm, hỗ trợ mỗi tấm chống lại tấm liền kề và tăng cường nhiễu loạn, dẫn đến chuyển nhiệt hiệu quả.
Công nghiệp thực phẩm:Chất thải sữa, Chất thải sữa và đồ uống, Chất thải rượu vang, Chế biến nước đóng chai, CIP (Cleaning-in-Place)
sưởi ấm, nước đảo chiều.
Ứng dụng trên biển:Trung tâm làm mát của động cơ chính hoặc phụ trợ hoặc tua-bin, làm mát dầu bôi trơn, làm mát lại nước lưu thông để làm mát xi lanh, piston, vòi phun, làm mát dầu Baoder,Dầu nén và các chất bôi trơn khác, Sắt dầu bôi trơn và dầu nhiên liệu nặng, Sắt nước biển để sản xuất nước ngọt, Thu hồi nhiệt, Chuyển đổi nhiệt để điều hòa không khí cho hành khách và khu vực hàng hóa
Các loại khác:Ống lạnh dầu tua-bin, ngành công nghiệp hóa chất, sưởi ấm từ xa, làm mát từ xa, sưởi ấm hồ bơi, sưởi ấm mặt trời
Thời gian giao hàng ngắn.
Chất lượng cao
Giá hợp lý
Khách hàng làm
Thiết kế công nghệ và hỗ trợ khách hàng
Được chứng nhận bởi ISO9001, CE, UL, WRAS, ROHS, CCS vv
