Baode thiết bị trao đổi nhiệt co.,Ltd

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Baode |
| Chứng nhận: | CE/UL |
| Số mô hình: | Dòng BH100 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | USD 300-1000 per Unit |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 14-18 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 500 đơn vị/đơn vị mỗi tháng |
| Tên sản phẩm: | BH100 Stainless thép tấm và khung chất lỏng làm mát trao đổi nhiệt Gasket tấm trao đổi nhiệt với tiê | Ứng dụng: | Trao đổi nhiệt từ chất lỏng sang chất lỏng |
|---|---|---|---|
| Vật liệu khung: | Thép carbon | Vật liệu tấm: | Thép không gỉ, Ti |
| Vòng đệm: | NBR/EPDM/VITON | Sức mạnh: | 300 - 800 kW |
| Ứng dụng thực tế: | Hệ thống sưởi CIP, ủ rượu |

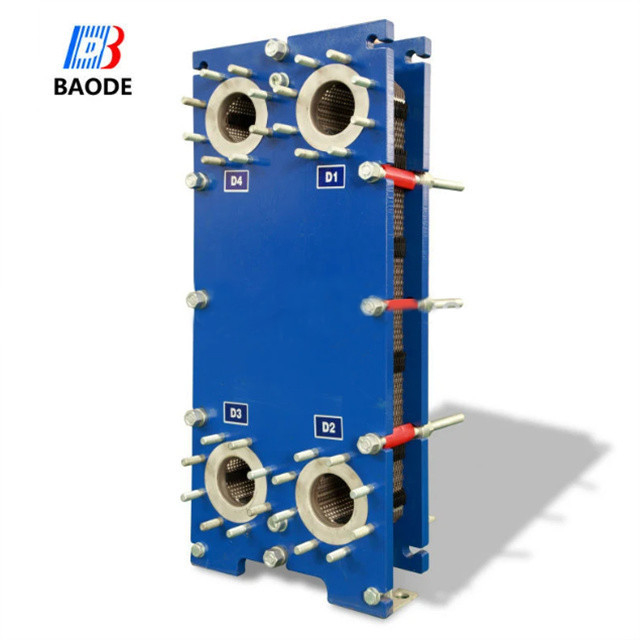

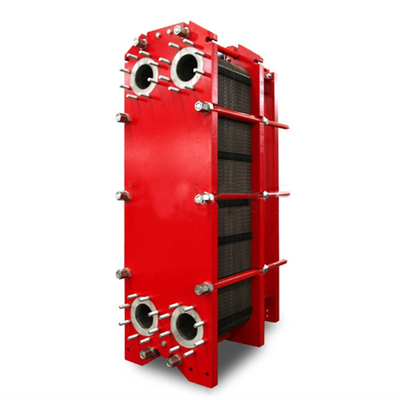

BH100 Stainless thép tấm và khung chất lỏng làm mát trao đổi nhiệt Gasket tấm trao đổi nhiệt với tiêu chuẩn cao
Máy trao đổi nhiệt tấm gasket là một loại bộ trao đổi nhiệt. Nó được đặc trưng bởi hệ số chuyển nhiệt cao; Dễ sửa chữa và làm sạch; Tỷ lệ bẩn thấp; Cấu trúc nhỏ gọn, dấu chân nhỏ,trọng lượng nhẹ; Dễ dàng thay đổi khu vực chuyển nhiệt hoặc kết hợp quy trình; Sự khác biệt nhiệt độ cuối là nhỏ.
Lời giới thiệu
Nó được làm từ một số tấm bơm sóng được dán dấu ở một khoảng thời gian nhất định, được niêm phong bởi các miếng dán xung quanh, và được chồng lên bởi khung và xoắn ốc nén,Bốn lỗ góc của tấm và vỏ nắp tạo thành một ống phân phối chất lỏng và một ống thu, trong khi phân tách hợp lý chất lỏng nóng và lạnh, để nó chảy trong kênh dòng chảy ở cả hai bên của mỗi tấm, qua tấm để trao đổi nhiệt.
Nguyên tắc hoạt động
Máy trao đổi nhiệt tấm kẹp bao gồm một bộ các tấm kim loại với bốn lỗ góc trên tấm để cả phương tiện nóng và lạnh đi qua.Một tấm và tấm B được sắp xếp xen kẽ, một kênh mạng được hình thành giữa các tấm, và miếng đệm niêm phong niêm phong môi trường nóng và lạnh trong bộ trao đổi nhiệt, trong khi phân tách môi trường nóng và lạnh một cách hợp lý mà không trộn.Trong kênh., dòng chảy của chất lỏng lạnh và nóng trong khoảng thời gian, có thể là ngược dòng hoặc dọc theo dòng chảy tùy theo nhu cầu, trong quá trình dòng chảy của chất lỏng lạnh và nóng thông qua trao đổi nhiệt tường,để đạt được hiệu ứng mong muốn.
| Mô hình | BH100B / BH100H | |
| Đề xuất chéo | M10M, M10B | |
| Chiều cao, H [mm] | 1084 | 1084 |
| Chiều rộng, W [mm] | 470 | 470 |
| Min chiều dài tiêu chuẩn, L [mm] | 700 | 700 |
| Chiều dài tiêu chuẩn tối đa, L [mm] | 2300 | 2300 |
| Khoảng cách cổng dọc, VC [mm] | 719 | 719 |
| Khoảng cách cổng ngang, HC [mm] | 225 | 225 |
| Nhiệt độ tối đa [°C] | 180 | 180 |
| Áp suất tối đa [barg] | 10 | 16 |
| Kích thước miếng kẹp | DN100/4' | DN0100/4" |
| Tốc độ lưu lượng tối đa [kg/s] | 50 | |
(Đánh giá bằng mm, N là số lượng tấm)
| Vật liệu của tấm | Các loại chất lỏng phù hợp | ||
| Thép không gỉ (AISI304.316 vv) | Nước tinh khiết, nước bình thường, dầu ăn, dầu khoáng | ||
| Ti, Ti-pd | Nước biển, nước muối, nước khoáng | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Axit lưu huỳnh pha loãng, dung dịch nước hữu cơ | ||
| Ni | Soda gây cháy nhiệt độ cao và nồng độ cao | ||
| Hastelloy (C276, D205, B2G) | Nồng độ axit lưu huỳnh, axit clorua, axit phốt pho | ||
| Vật liệu của ván | Nhiệt độ hoạt động ° C | Các loại chất lỏng phù hợp | |
| NBR | -15~+135°C | Nước, nước biển, dầu khoáng chất, nước muối | |
| EPDM | -25~+180°C | Nước nóng, hơi nước, axit, kiềm | |
| F26 | -55 ~ + 230 ° C | axit, kiềm | |
| TPF | -0 ~ + 160 ° C | Axit tập trung cao, kiềm, dầu nhiệt độ cao, hơi nước | |
Máy trao đổi nhiệt tấm kẹp, với thiết kế độc đáo và hiệu suất hiệu quả, đã được sử dụng rộng rãi trong các lĩnh vực công nghiệp và dân sự khác nhau.nhẹ và dễ bảo trì, làm cho nó trở thành một nhà lãnh đạo trong công nghệ chuyển nhiệt hiện đại.
Đặc điểm lớn nhất của bộ trao đổi nhiệt tấm đệm là hiệu quả cao của nó.cải thiện đáng kể hiệu quả truyền nhiệtĐồng thời, do trạng thái hỗn loạn của chất lỏng, quá trình chuyển nhiệt hiệu quả hơn.
