Baode thiết bị trao đổi nhiệt co.,Ltd

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Baode |
| Chứng nhận: | CCS/UL/CE |
| Số mô hình: | Dòng BL95 |
| Số lượng đặt hàng tối thiểu: | 5 đơn vị |
|---|---|
| Giá bán: | USD 200-500per Units |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 14-18 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 đơn vị mỗi tháng |
| Tên sản phẩm: | Công nghiệp nước điều hòa không khí máy bơm nhiệt đĩa bốc hơi tấm đúc trao đổi nhiệt | Ứng dụng chính: | Sản phẩm sưởi ấm công nghiệp, HVAC&R |
|---|---|---|---|
| vật liệu hàn: | Đồng | Loại làm mát dầu: | Máy trao đổi nhiệt tấm đồng hàn |

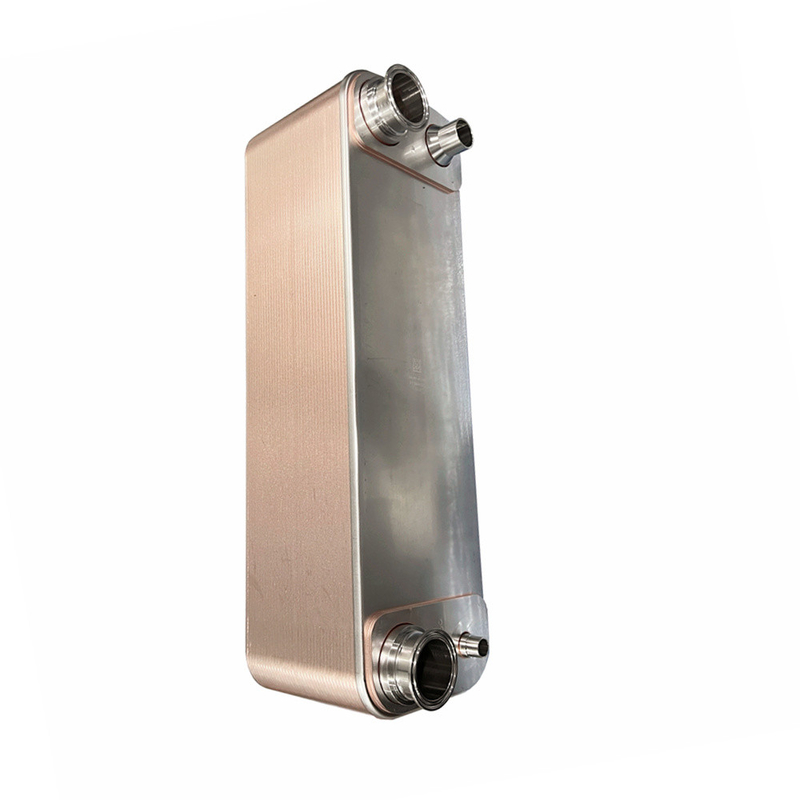

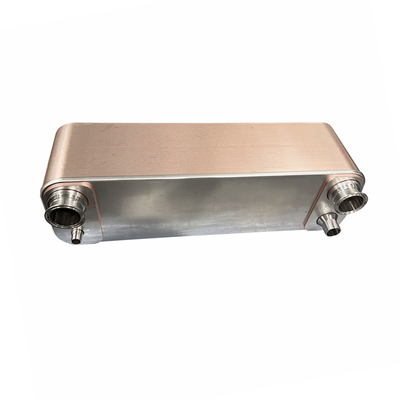

Công nghiệp nước điều hòa không khí máy bơm nhiệt đĩa bốc hơi tấm đúc trao đổi nhiệt
Nguyên tắc hoạt động
Máy trao đổi nhiệt tấm hàn là một thiết bị trao đổi nhiệt được sử dụng phổ biến, nguyên tắc hoạt động của nó là như sau:
1. Tổng quan về nguyên tắc
Chuyển đổi nhiệt tấm đồng hàn bao gồm một loạt các tấm kim loại sắp xếp song song, các tấm được kết nối bằng công nghệ đồng hàn, dòng chảy chất lỏng xen kẽ giữa tấm và tấm,và nhiệt được chuyển trực tiếp qua bề mặt của tấm để đạt được chuyển nhiệt.
2Dòng chảy chất lỏng
Trong quá trình làm việc, các chất lỏng lạnh và nóng đi qua các mặt khác nhau của bộ trao đổi nhiệt tấm, tương ứng được gọi là mặt nóng và mặt lạnh,chất lỏng nóng thường là một chất lỏng nhiệt độ cao (chẳng hạn như nước nóng, hơi nước, vv) và chất lỏng lạnh thường là chất lỏng nhiệt độ thấp (như nước lạnh, chất làm mát, vv).
3. Chuyển nhiệt
Chất lỏng nóng chảy giữa các tấm trên mặt nóng, chuyển nhiệt đến tấm, sau đó chuyển nhiệt qua bề mặt của tấm sang chất lỏng lạnh.Các chất lỏng lạnh chảy giữa các tấm trên phía lạnh, hấp thụ nhiệt để chuyển nhiệt từ chất lỏng nóng sang chất lỏng lạnh. Bằng cách này, nhiệt độ của chất lỏng nóng giảm và nhiệt độ của chất lỏng lạnh tăng.
| Mô hình | BL26 |
| Chiều rộng, A [mm] | 111 |
| Chiều cao, B [mm] | 310 |
| Chiều dài, E [mm] | 10 + 2,36n |
| Khoảng cách cảng ngang, C [mm] | 50 |
| Khoảng cách cổng dọc, D [mm] | 250 |
| Áp suất tối đa [Mpa] | 3 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 8.1 |
| Trọng lượng [kg] | 1.3+0.12n |
Mô hình
B
| Mô hình | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Chiều rộng, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Chiều cao, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Chiều dài, E [mm] | 9+2.3n | 9+2.3n | 10 + 2,36n | 13+2.4n | 10 + 2,35n | 11 + 2,35n |
| Khoảng cách cảng ngang, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Khoảng cách cổng dọc, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Áp suất tối đa [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Trọng lượng [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Mô hình | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Chiều rộng, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Chiều cao, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Chiều dài, E [mm] | 13+2.36n | 13 + 2,75n | 13+2.7n | 22+2.78n | 10 + 2,15n | 13+2,55n |
| Khoảng cách cảng ngang, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Khoảng cách cổng dọc, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Áp suất tối đa [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Trọng lượng [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
