Baode thiết bị trao đổi nhiệt co.,Ltd

|
| Place of Origin: | China |
| Hàng hiệu: | Baode |
| Chứng nhận: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 5 Units |
|---|---|
| Giá bán: | USD 200-500per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | Best Price Stainless Steel Engine Water-cooled Brazed Plate Heat Exchanger | Main application: | Industry heating, HVAC&R |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

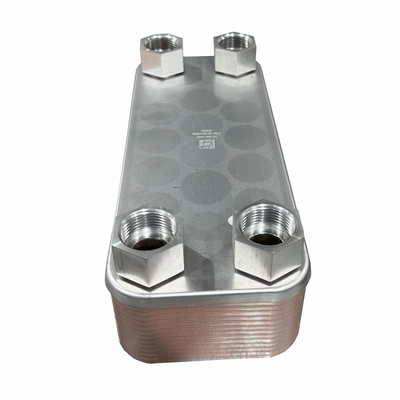

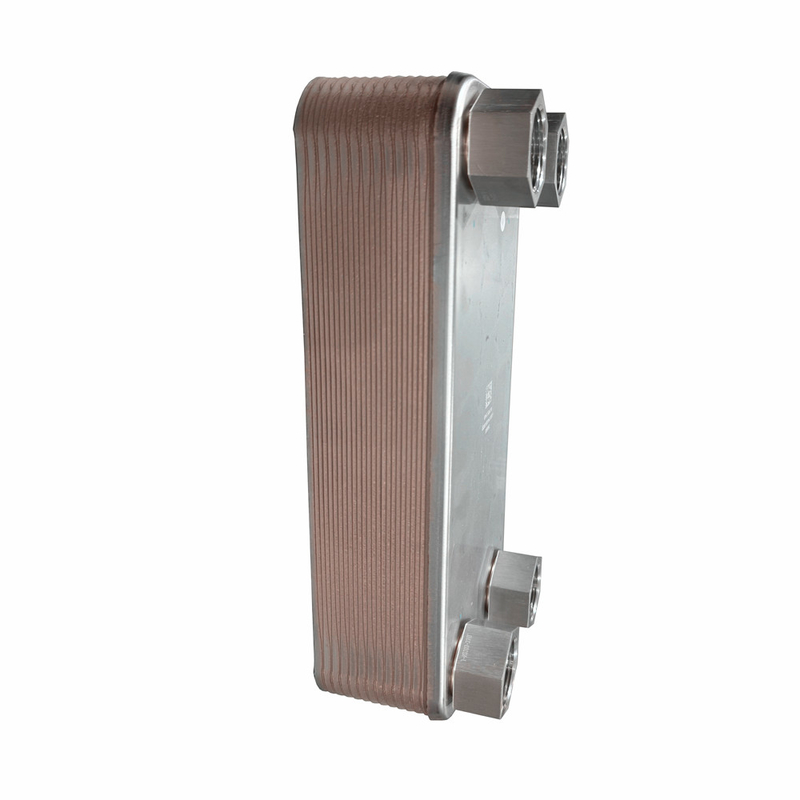

Giá tốt nhất Động cơ thép không gỉ Máy trao đổi nhiệt bằng mảng đúc nước
Nguyên tắc hoạt động
Máy trao đổi nhiệt tấm hàn là một thiết bị trao đổi nhiệt được sử dụng phổ biến, nguyên tắc hoạt động của nó là như sau:
1. Tổng quan về nguyên tắc
Chuyển đổi nhiệt tấm đồng hàn bao gồm một loạt các tấm kim loại sắp xếp song song, các tấm được kết nối bằng công nghệ đồng hàn, dòng chảy chất lỏng xen kẽ giữa tấm và tấm,và nhiệt được chuyển trực tiếp qua bề mặt của tấm để đạt được chuyển nhiệt.
2Dòng chảy chất lỏng
Trong quá trình làm việc, các chất lỏng lạnh và nóng đi qua các mặt khác nhau của bộ trao đổi nhiệt tấm, tương ứng được gọi là mặt nóng và mặt lạnh,chất lỏng nóng thường là một chất lỏng nhiệt độ cao (chẳng hạn như nước nóng, hơi nước, vv) và chất lỏng lạnh thường là chất lỏng nhiệt độ thấp (như nước lạnh, chất làm mát, vv).
3. Chuyển nhiệt
Chất lỏng nóng chảy giữa các tấm trên mặt nóng, chuyển nhiệt đến tấm, sau đó chuyển nhiệt qua bề mặt của tấm sang chất lỏng lạnh.Các chất lỏng lạnh chảy giữa các tấm trên phía lạnh, hấp thụ nhiệt để chuyển nhiệt từ chất lỏng nóng sang chất lỏng lạnh. Bằng cách này, nhiệt độ của chất lỏng nóng giảm và nhiệt độ của chất lỏng lạnh tăng.
| Mô hình | BL26 |
| Chiều rộng, A [mm] | 111 |
| Chiều cao, B [mm] | 310 |
| Chiều dài, E [mm] | 10 + 2,36n |
| Khoảng cách cảng ngang, C [mm] | 50 |
| Khoảng cách cổng dọc, D [mm] | 250 |
| Áp suất tối đa [Mpa] | 3 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 8.1 |
| Trọng lượng [kg] | 1.3+0.12n |
Mô hình
B
| Mô hình | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Chiều rộng, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Chiều cao, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Chiều dài, E [mm] | 9+2.3n | 9+2.3n | 10 + 2,36n | 13+2.4n | 10 + 2,35n | 11 + 2,35n |
| Khoảng cách cảng ngang, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Khoảng cách cổng dọc, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Áp suất tối đa [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Trọng lượng [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Mô hình | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Chiều rộng, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Chiều cao, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Chiều dài, E [mm] | 13+2.36n | 13 + 2,75n | 13+2.7n | 22+2.78n | 10 + 2,15n | 13+2,55n |
| Khoảng cách cảng ngang, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Khoảng cách cổng dọc, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Áp suất tối đa [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Trọng lượng [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
