Baode thiết bị trao đổi nhiệt co.,Ltd

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Baode |
| Chứng nhận: | CCS/UL/CE |
| Số mô hình: | Dòng BL190 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | USD 50-1000per Units |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 14-18 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 đơn vị mỗi tháng |
| Tên sản phẩm: | SS304/316 Stainless Steel Brazed Aluminum Plate Type Công nghiệp đổi nhiệt bằng hàn | Ứng dụng chính: | Máy làm mát dầu động cơ ô tô/máy trao đổi nhiệt thủy lực |
|---|---|---|---|
| vật liệu hàn: | Đồng | Loại làm mát dầu: | Máy trao đổi nhiệt tấm đồng hàn |

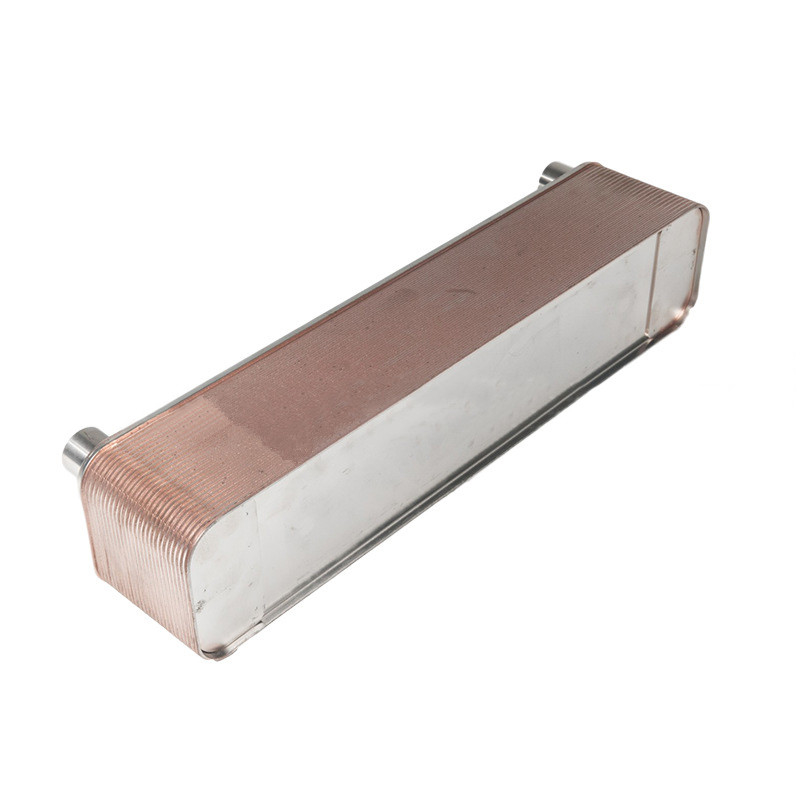

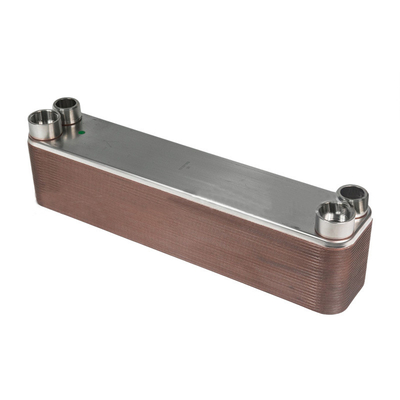

SS304/316 Stainless Steel Brazed Aluminum Plate Type Công nghiệp đổi nhiệt bằng hàn
Mô tả sản phẩm
Máy trao đổi nhiệt tấm đồng hàn có những lợi thế là không có thắt, không rò rỉ, trọng lượng nhẹ, kích thước nhỏ, giá thấp, dễ tháo rời và lắp đặt và hiệu quả truyền nhiệt cao.Cấu trúc phù hợp với hơi nước, nước hoặc chất lỏng quá trình và có thể được sử dụng với sự khác biệt nhiệt độ tối thiểu giữa hai chất lỏng.
Làm thế nào để ngăn ngừa căng thẳng không đồng đều của tấm hàn trao đổi nhiệt ống gói?
Máy trao đổi nhiệt tấm hàn được làm bằng một số tấm ván được dán dấu sắp xếp ở khoảng cách tương ứng, được niêm phong bằng máy giặt và chồng lên nhau bằng khung và vít ép.Bốn lỗ góc của tấm và gasket tạo thành một ống phân phối chất lỏng và một ống thu thập, và các chất lỏng nóng và lạnh được tách ra một cách hợp lý trong các kênh dòng chảy ở cả hai bên của mỗi tấm để chảy qua tấm để trao đổi nhiệt.
Đầu tiên, đặt chân nâng của bộ trao đổi nhiệt tấm hàn để slide của bộ trao đổi nhiệt ở vị trí căng thẳng (và hướng dọc),chịu được lực hấp dẫn của bộ trao đổi nhiệtThứ hai, trong quá trình nâng tấm và vỏ bộ trao đổi nhiệt,Đồng thời phải duy trì sự đồng đều của tai định vịTrong máy trao đổi nhiệt tấm hàn, có hai chế độ truyền nhiệt chính: dẫn và đối lưu.Các chất lỏng nóng chuyển nhiệt đến một bên của tường ống thông qua đối lưu, và sau đó chuyển nhiệt từ một bên sang bên kia thông qua dẫn điện, và phía bên kia của tường ống chuyển nhiệt đến chất lỏng lạnh thông qua đối lưu,do đó hoàn thành quá trình chuyển nhiệt của bộ trao đổi nhiệt.
| Mô hình | BL26 |
| Chiều rộng, A [mm] | 111 |
| Chiều cao, B [mm] | 310 |
| Chiều dài, E [mm] | 10 + 2,36n |
| Khoảng cách cảng ngang, C [mm] | 50 |
| Khoảng cách cổng dọc, D [mm] | 250 |
| Áp suất tối đa [Mpa] | 3 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 8.1 |
| Trọng lượng [kg] | 1.3+0.12n |
Mô hình
BL1
| Mô hình | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Chiều rộng, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Chiều cao, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Chiều dài, E [mm] | 9+2.3n | 9+2.3n | 10 + 2,36n | 13+2.4n | 10 + 2,35n | 11 + 2,35n |
| Khoảng cách cảng ngang, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Khoảng cách cổng dọc, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Áp suất tối đa [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Trọng lượng [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Mô hình | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Chiều rộng, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Chiều cao, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Chiều dài, E [mm] | 13+2.36n | 13 + 2,75n | 13+2.7n | 22+2.78n | 10 + 2,15n | 13+2,55n |
| Khoảng cách cảng ngang, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Khoảng cách cổng dọc, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Áp suất tối đa [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Trọng lượng [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
