Baode thiết bị trao đổi nhiệt co.,Ltd

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Baode |
| Chứng nhận: | CCS/UL/CE |
| Số mô hình: | Dòng BL6 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | USD 50-1000per Units |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 14-18 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 đơn vị mỗi tháng |
| Tên sản phẩm: | Thép không gỉ 304/316L Đồng đúc tấm trao đổi nhiệt cho ngành công nghiệp hải sản thực phẩm | Ứng dụng chính: | Máy làm mát dầu động cơ ô tô/máy trao đổi nhiệt thủy lực |
|---|---|---|---|
| vật liệu hàn: | Đồng | Loại làm mát dầu: | Máy trao đổi nhiệt tấm đồng hàn |

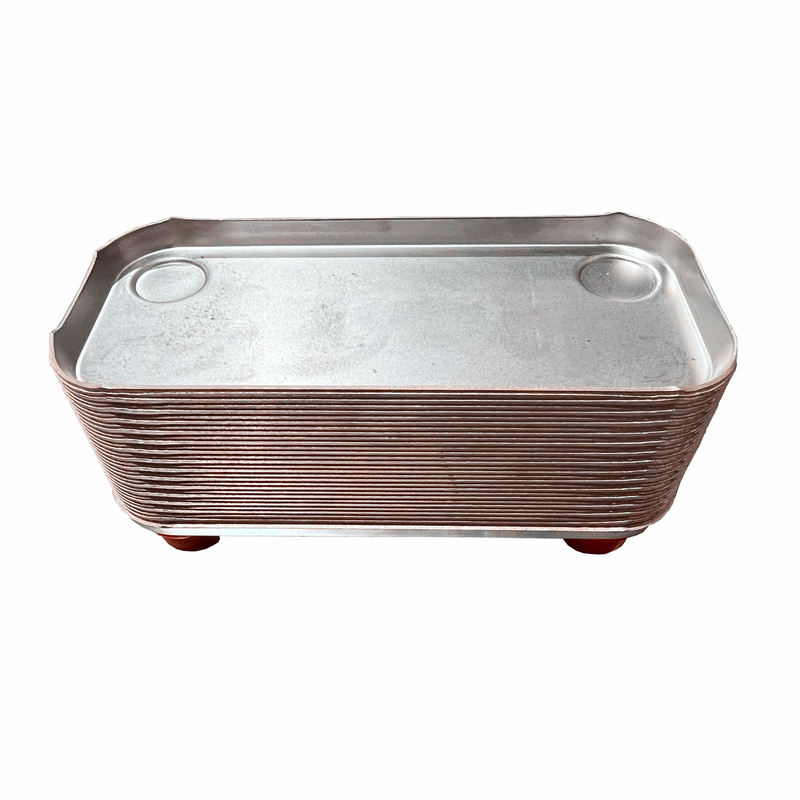

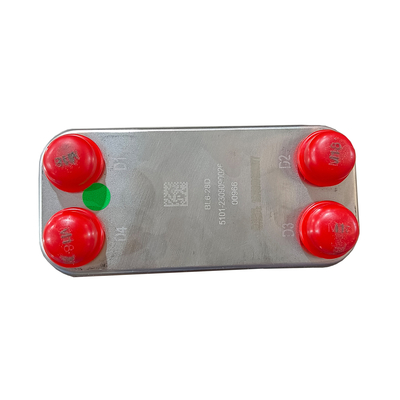

Thép không gỉ 304/316L Đồng đúc tấm trao đổi nhiệt cho ngành công nghiệp hải sản thực phẩm
Mô tả sản phẩm
Nguyên tắc và ứng dụng của bộ trao đổi nhiệt tấm hàn
1. Tổng quan về nguyên tắc
Chuyển đổi nhiệt tấm hàn là một thiết bị trao đổi nhiệt hiệu quả, nguyên tắc cốt lõi của nó là sử dụng một loạt các tấm kim loại bao gồm kênh dòng chảy,để hai hoặc nhiều chất lỏng trong sàn trao đổi nhiệtCông nghệ hàn là để lấp đầy khoảng trống khớp sau khi tan chảy kim loại hàn để đạt được một kết nối vững chắc giữa các kim loại.công nghệ hàn kim đảm bảo độ chặt và sức mạnh cấu trúc của các tấm và cung cấp một môi trường trao đổi nhiệt ổn định cho chất lỏng.
2Cấu trúc và đặc điểm của tấm
Máy trao đổi nhiệt tấm bao gồm một loạt các tấm kim loại lợp nhau và một kênh dòng chảy mỏng và đồng đều được hình thành giữa các tấm.hiệu suất truyền nhiệt caoNgoài ra, bộ trao đổi nhiệt tấm cũng có những lợi thế của khả năng thích nghi mạnh mẽ, mở rộng dễ dàng và kết hợp linh hoạt,có thể đáp ứng nhu cầu trao đổi nhiệt của các dịp và quy trình khác nhau.
3. Nguyên tắc quy trình hàn
Trong quá trình hàn, kim loại lấp được nóng chảy và lấp đầy trong khoảng trống giữa các tấm, và xâm nhập vào khoảng trống khớp thông qua hoạt động capillary để tạo thành kết nối giữa các kim loại.Quá trình hàn đòi hỏi kiểm soát nghiêm ngặt các thông số như nhiệt độ hàn, thời gian và lực graphit để đảm bảo rằng kim loại chất lấp đúc nóng chảy hoàn toàn và tạo thành một khớp tốt.và có thể chịu được thay đổi áp suất và nhiệt độ được tạo ra trong quá trình làm việc.
| Mô hình | BL26 |
| Chiều rộng, A [mm] | 111 |
| Chiều cao, B [mm] | 310 |
| Chiều dài, E [mm] | 10 + 2,36n |
| Khoảng cách cảng ngang, C [mm] | 50 |
| Khoảng cách cổng dọc, D [mm] | 250 |
| Áp suất tối đa [Mpa] | 3 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 8.1 |
| Trọng lượng [kg] | 1.3+0.12n |
Mô hình
BL1
| Mô hình | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Chiều rộng, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Chiều cao, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Chiều dài, E [mm] | 9+2.3n | 9+2.3n | 10 + 2,36n | 13+2.4n | 10 + 2,35n | 11 + 2,35n |
| Khoảng cách cảng ngang, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Khoảng cách cổng dọc, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Áp suất tối đa [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Trọng lượng [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Mô hình | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Chiều rộng, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Chiều cao, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Chiều dài, E [mm] | 13+2.36n | 13 + 2,75n | 13+2.7n | 22+2.78n | 10 + 2,15n | 13+2,55n |
| Khoảng cách cảng ngang, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Khoảng cách cổng dọc, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Áp suất tối đa [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Trọng lượng [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
