Baode thiết bị trao đổi nhiệt co.,Ltd

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Baode |
| Chứng nhận: | CCS/UL/CE |
| Số mô hình: | Dòng BL100 |
| Số lượng đặt hàng tối thiểu: | 5 đơn vị |
|---|---|
| Giá bán: | USD 200-500per Units |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 14-18 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 đơn vị mỗi tháng |
| Tên sản phẩm: | Máy trao đổi nhiệt loại mạ đồng đúc thay thế với máy bốc hơi dung dịch mạch kép | Ứng dụng chính: | Sản phẩm sưởi ấm công nghiệp, HVAC&R |
|---|---|---|---|
| vật liệu hàn: | đồng | Loại làm mát dầu: | Máy trao đổi nhiệt tấm đồng hàn |

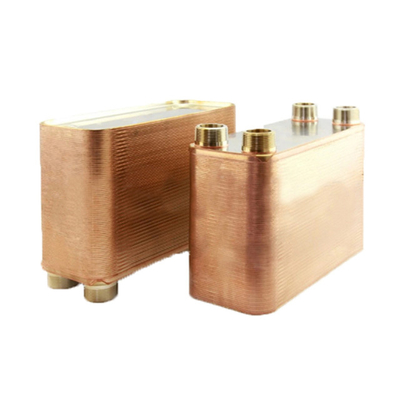

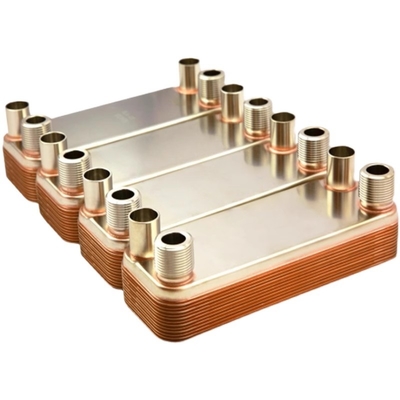

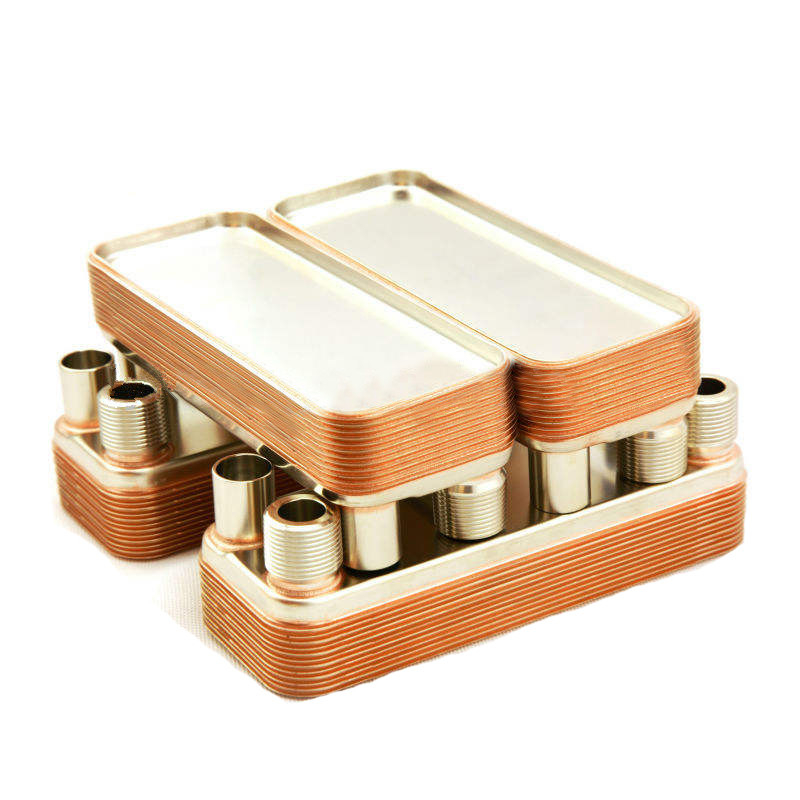

Thay thế Chuyển đổi nhiệt loại mạ đồng bằng mạ đồng với máy bốc hơi dung dịch mạch kép
Nguyên tắc dòng chảy của máy bốc hơi
Các kênh hình thành giữa các tấm lợp và góc được sắp xếp để hai phương tiện truyền thông chảy
Thông qua các kênh thay thế, luôn luôn theo hướng ngược lại (đối với dòng chảy).
(khí + chất lỏng) đi vào bên dưới bên trái của bộ trao đổi với chất lượng hơi tùy thuộc vào các hoạt động
Sự bốc hơi của giai đoạn lỏng diễn ra bên trong các kênh và một số mức độ
quá nóng luôn được yêu cầu, đó là lý do tại sao quá trình được gọi là "sự mở rộng khô".
hình ảnh bốc hơi các mũi tên màu xanh đậm và sáng cho thấy vị trí của các kết nối chất làm lạnh.
(bể muối) được làm mát dòng chảy ngược dòng trong kênh đối diện; mũi tên màu đỏ tối và sáng cho thấy
vị trí của các kết nối nước (mặn).
Thiết kế tiêu chuẩn
Các gói đĩa được bao phủ bởi các tấm nắp. kết nối được đặt trong mặt trước hoặc mặt sau tấm nắp. kênh
Các tấm được sơn lợp để cải thiện hiệu quả truyền nhiệt và làm cho chúng cứng.
Vật liệu tiêu chuẩn
Các tấm nắp: thép không gỉ AISI 316
Các kết nối: thép không gỉ AISI 316
Bảng: thép không gỉ AISI 316
Vật liệu đúc: đồng
Thông tin chi tiết cần thiết cho báo giá
Để đại diện của Baode có thể đưa ra một báo giá cụ thể, các yêu cầu cần được kèm theo những thông tin sau:
chi tiết:
Tỷ lệ dòng chảy hoặc tải trọng nhiệt cần thiết
Chương trình nhiệt độ
∆ tính chất vật lý của chất lỏng trong câu hỏi
∆ áp suất làm việc mong muốn
️ Giảm áp suất tối đa cho phép
Ưu điểm của bộ trao đổi nhiệt tấm hàn trong ngành công nghiệp và HVAC&R
Các bộ trao đổi nhiệt tấm Baode Brazed (BHE) có một số lợi thế so với các bộ trao đổi nhiệt truyền thống trong công nghiệp
và HVAC & R ứng dụng.
- Hiệu quả truyền nhiệt cao của BHE làm cho nó cực kỳ nhỏ gọn và cũng dễ dàng lắp đặt ở những nơi không gian
bị giới hạn.
¢ Đơn vị này không có vỏ và do đó phù hợp trong các ứng dụng khi nhiệt độ và / hoặc áp suất cao, ví dụ như trong khu vực
sưởi ấm.
Hệ thống cung cấp của Baode đảm bảo rằng, bất kể bạn đang ở đâu trên thế giới, các đơn vị BHE có sẵn với một
thời gian giao hàng ngắn.
Thời gian giao hàng ngắn.
Chất lượng cao
Giá hợp lý
Khách hàng làm
Thiết kế công nghệ và hỗ trợ khách hàng
| Mô hình | BL26 |
| Chiều rộng, A [mm] | 111 |
| Chiều cao, B [mm] | 310 |
| Chiều dài, E [mm] | 10 + 2,36n |
| Khoảng cách cảng ngang, C [mm] | 50 |
| Khoảng cách cổng dọc, D [mm] | 250 |
| Áp suất tối đa [Mpa] | 3 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 8.1 |
| Trọng lượng [kg] | 1.3+0.12n |
Mô hình
B
| Mô hình | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Chiều rộng, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Chiều cao, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Chiều dài, E [mm] | 9+2.3n | 9+2.3n | 10 + 2,36n | 13+2.4n | 10 + 2,35n | 11 + 2,35n |
| Khoảng cách cảng ngang, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Khoảng cách cổng dọc, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Áp suất tối đa [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Trọng lượng [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Mô hình | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Chiều rộng, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Chiều cao, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Chiều dài, E [mm] | 13+2.36n | 13 + 2,75n | 13+2.7n | 22+2.78n | 10 + 2,15n | 13+2,55n |
| Khoảng cách cảng ngang, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Khoảng cách cổng dọc, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Áp suất tối đa [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Tỷ lệ lưu lượng tối đa [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Trọng lượng [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 31.8+1.73n | 6.5+0.37n | 13+0.78n |
