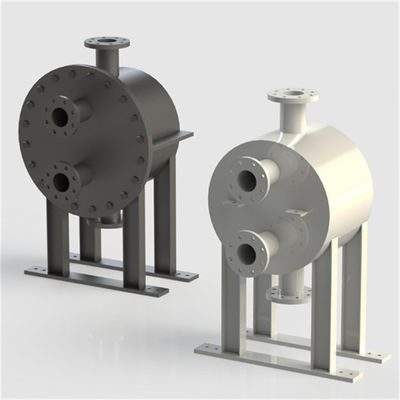

Máy trao đổi nhiệt tấm và vỏ hàn hoàn toàn được sử dụng làm máy làm nóng để phục hồi nhiệt thải

Máy trao đổi nhiệt tấm và vỏ là một bộ trao đổi nhiệt với ống tấm như một yếu tố chuyển nhiệt, còn được gọi là bộ trao đổi nhiệt tấm. Nó chủ yếu bao gồm hai phần:Lớp ống tấm và vỏ (hình)Các điểm tiếp xúc của các cặp ván lạnh được tạo thành được hàn chặt với nhau để tạo thành một ống tấm chứa nhiều kênh dòng chảy phẳng.Nhiều tấm có chiều rộng khác nhau được sắp xếp theo một thứ tự nhất địnhĐể duy trì khoảng cách giữa các tấm và ống, chèn các dải kim loại ở cả hai đầu của các tấm và ống liền kề, và hàn chúng với nhau.để nhiều ống đĩa được kết nối chặt chẽ với nhau để tạo thành một bó ống đĩa. Mặt cuối của các gói ống trình bày một số gói ống đĩa chạy phẳng lắp ráp trong vỏ,và sự khác biệt mở rộng theo chiều dọc được loại bỏ bằng cách niêm phong trượt giữa nó và vỏCác phần của thiết bị thường là hình tròn, nhưng cũng hình chữ nhật, hình sáu góc v.v. chất lỏng A chảy bên trong tấm, và chất lỏng B chảy giữa các tấm và ống bên trong vỏ.

Máy trao đổi nhiệt tấm và vỏ là một hình thức cấu trúc giữa máy trao đổi nhiệt vỏ và ống và máy trao đổi nhiệt tấm, có tính đến những lợi thế của cả hai:

1 Với tấm là bề mặt chuyển nhiệt, hiệu suất chuyển nhiệt là tốt. hệ số chuyển nhiệt là khoảng 2 lần so với bộ trao đổi nhiệt vỏ và ống.

2 Cấu trúc nhỏ, kích thước nhỏ.

Chống nhiệt độ, chống áp suất, nhiệt độ hoạt động cao nhất lên đến 800 °C, áp suất hoạt động cao nhất lên đến 6,3 mpa.

4 Chất lỏng trong kênh phẳng chảy với tốc độ cao, bề mặt tấm mịn mà không dễ tháo dỡ, thùng tấm có thể được tháo ra, và việc làm sạch cũng thuận tiện.quy trình sản xuất của bộ trao đổi nhiệt này phức tạp hơn so với bộ trao đổi nhiệt vỏ và ống, và số lượng hàn lớn và các yêu cầu cao, do đó phổ biến và ứng dụng của nó bị hạn chế.giấyCác sản phẩm điển hình chủ yếu được sử dụng trong ngành công nghiệp thực phẩm, y tế và các ngành công nghiệp chế biến khác đòi hỏi hiệu quả chuyển nhiệt tốt và thời gian cư trú ngắn.
