Mô tả sản phẩm

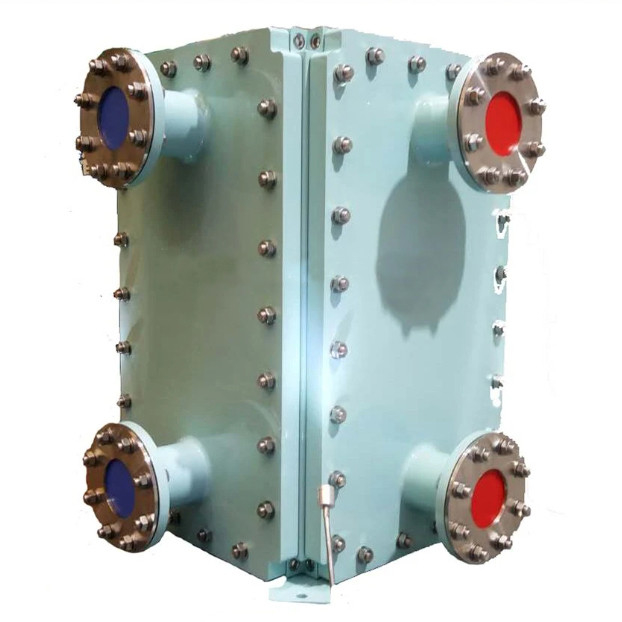

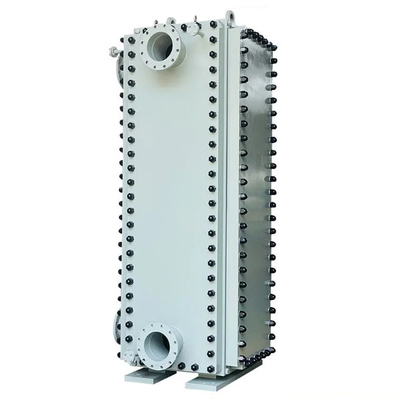

Compabloc là một bộ trao đổi nhiệt nhỏ gọn được hàn hoàn toàn được thiết kế cho toàn bộ các nhiệm vụ quy trình và tiện ích.giải pháp trao đổi nhiệt nhỏ gọn và có thể làm sạch hiện có.

Thiết kế

Dòng máy trao đổi nhiệt hàn Compabloc tập trung vào hiệu suất, nhỏ gọn và khả năng phục vụ.Trái tim của Compabloc là một chồng các tấm chuyển nhiệt lợp sóng trong thép không gỉ 316LCác tấm được hàn bằng laser và tạo thành một lõi nhỏ gọn.đầu trên và dưới và bốn tấm bên (xem hình dạng phần của Compabloc)Các thành phần này được bóp lại với nhau và có thể nhanh chóng tháo rời để kiểm tra, phục vụ và làm sạch.Thiết kế có thể được cấu hình trong các sắp xếp một hoặc nhiều đường đi trong hoạt động đồng dòng hoặc ngược dòng, cho các nhiệm vụ chất lỏng-với-vật lỏng hoặc hai giai đoạn.

Nguyên tắc hoạt động

Hai phương tiện trong bộ trao đổi nhiệt Compabloc chảy trong các kênh hàn xen kẽ giữa các tấm lợp.Những tấm dải lợp này thúc đẩy nhiễu loạn cao cung cấp hiệu quả truyền nhiệt cao và giúp giảm thiểu bẩn. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)Mỗi đường đi được tách khỏi các đường đi lân cận bằng một đệm ép buộc chất lỏng quay giữa gói đĩa và bảng điều khiển.Compabloc có hệ thống thông qua linh hoạt làm cho nó phù hợp với các nhiệm vụ chất lỏng với chất lỏng với tốc độ lưu lượng khác nhau, hoặc ứng dụng ngưng tụ hai pha hoặc nồi hơi.

Ứng dụng

Sản xuất dầu khí

• Thu hồi nhiệt trong hệ thống TEG (khử nước khí)
• Thu hồi nhiệt, làm mát, ngưng tụ và đun sôi lại trong các hệ thống amine (hấp ngọt khí, dịch vụ axit)
• Thu hồi nhiệt, sưởi ấm và làm mát trong các hệ thống khử nước và khử muối dầu thô
• Chất ngưng tụ trong các đơn vị phục hồi hơi
• Thu hồi nhiệt, làm mát, ngưng tụ và đun sôi lại trong các hệ thống phân chia NGL

Nhà máy lọc dầu

Các nhiệm vụ ngưng tụ và đun sôi khác nhau như:

• Chất ngưng tụ trong chưng cất khí quyển và chân không
• Chế độ ngưng tụ trên các bộ phân tách trong FCC, hydrocracking, máy cắt H2S, v.v.
• Chi phí tổng quát của propan và butan trong các nhà máy NGL và alkylation
• Sắt lại trong máy cắt H2S, máy cắt nước chua và các cột khác
• Sản xuất hơi

Nhiệm vụ phục hồi nhiệt, làm mát và sưởi ấm như:

• Làm mát xăng, dầu hỏa, dầu khí, dầu diesel, bơm xung quanh vv
• Làm mát và sưởi ấm bitumen, VGO (dầu khí chân không) và các sản phẩm nặng khác
• Phương thức tiếp liệu fractionator / phục hồi nhiệt dưới cùng
• Sắt dầu thô
• Thu hồi nhiệt nước khử muối/nước thức ăn

Lợi ích của bộ trao đổi nhiệt Compabloc

• Hiệu suất nhiệt cao tiết kiệm năng lượng, tăng hiệu suất và giảm phát thải CO2
• Tận dụng nhiệt được cải thiện với chi phí thấp hơn có nghĩa là thời gian hoàn vốn rất ngắn
• Thiết kế nhỏ gọn làm giảm chi phí lắp đặt và giải quyết các nút thắt để tăng sản lượng
• Compabloc hoàn toàn có thể làm sạch cơ khí, làm cho bảo trì đơn giản hơn, nhanh hơn và hiệu quả hơn về chi phí
• Xây dựng bền, hàn bằng laser làm giảm thiểu bẩn và loại bỏ các vấn đề ăn mòn
